Projekt: Elektroniczna woźna z obsługą sygnału DCF77 (i dodatkowymi funkcjami)
Mikroprocesorowy sterownik dzwonka szkolnego i innych urządzeń - współpracujący z typowymi odbiornikiami sygnału DCF - z obsługą czujnika temperatury DS1820 - z kurantem, czyli cogodzinnym sygnałem czasu (dwa krótkie, jeden dłuższy).
A dokładniej:
* ustawianie czasu trwania pojedynczego włączenia w zakresie: 1..99 sekund lub 1..99 minut;
* czas trwania włączenia obsługiwanego przez sterownik urządzenia może być sumą czasów kolejnych pojedynczych włączeń, dając maksymalny czas trwania włączenia
40 godzin i 39 minut;
* programowanie przez użytkownika czasów włączeń w trzech zestawach do wyboru, po maksymalnie 40 w każdym;
* czas włączenia w godzinach i minutach;
* każdy dzień tygodnia może być oznaczony jako dzień zwykły lub specjalny;
* przypisywanie każdemu czasowi włączenia odpowiedniej aktywacji, co powoduje, że włączenie urządzenia nastąpi w dzień zwykły, specjalny lub w zwykły i specjalny;
* każdy czas włączenia można zablokować bez jego usuwania z pamięci sterownika;
* wyświetlanie czasu w formacie 24-godzinnym na czterech wyświetlaczach siedmiosegmentowych LED: godziny, minuty;
* podgląd daty: dzień tygodnia, dzień miesiąca, miesiąc, rok, czas letni lub zimowy;
* automatyczne przechodzenie z czasu letniego na zimowy i odwrotnie, nawet przy okresowym zaniku sygnału DCF;
* w dowolnej chwili można dokonać włączenia na zapisany w pamięci pojedynczy czas trwania włączenia lub wyłączyć trwające już włączenie;
* blokowanie włączeń na dłuższy czas (ferie, wakacje);
* szybkie zablokowanie lub odblokowanie włączeń w trwającym właśnie dniu (w następnych dniach działanie sterownika według ustawień zapisanych w pamięci);
* wskazywanie temperatury czujnika DS1820 lub DS18S20 na przemian z aktualnym czasem;
* cogodzinny sygnał "kurant" (dwa krótsze jeden dłuższy, podobnie jak w I Programie Polskiego Radia);
* możliwość ręcznej korekty prędkości (dokładności) pracy zegara przyciskami;
* funkcja "uczenia się" dokładności odmierzania czasu przez zegar sterownika w oparciu o różnicę między wewnętrznym czasem sterownika a czasem odebranym przez odbiornik DCF.
Współpraca z odbiornikiem sygnału DCF zapewni synchronizację z atomowym wzorcem czasu w Mainflingen (Niemcy). Sterownik ma dużą odporność na błędny sygnał z odbiornika DCF dzięki zwiększonej kontroli.
Podłączając czujnik temperatury DS1820, uzyskasz naprzemienne wyświetlanie czasu i temperatury na wyświetlaczach sterownika.
Cogodzinny, dźwiękowy sygnał czasu możesz wykorzystać w Twojej "rozgłośni radiowej" (radiowęzeł, radio internetowe).
Zaprogramowany AT89C52 lub AT89S52 wykorzystaj do samodzielnej budowy sterownika dzwonka szkolnego albo innego urządzenia o podobnym działaniu.
Możesz go wykorzystać do sterowania włączaniem syreny zakładowej lub buczka sygnalizującego początek pracy, zakończenie pracy, początek przerwy śniadaniowej, zakończenie przerwy. Możesz sterować włączaniem dzwonów, oświetlania na określony czas, symulować obecność domowników. Jeżeli chcesz posłuchać wiadomości, a denerwują Cię reklamy, niech sterownik włącza radio tylko o zaprogramowanych godzinach, tylko na określony czas - to bardzo przydatna funkcja w pewnych przypadkach.Włączaj odtwarzanie audycji o określonych godzinach.

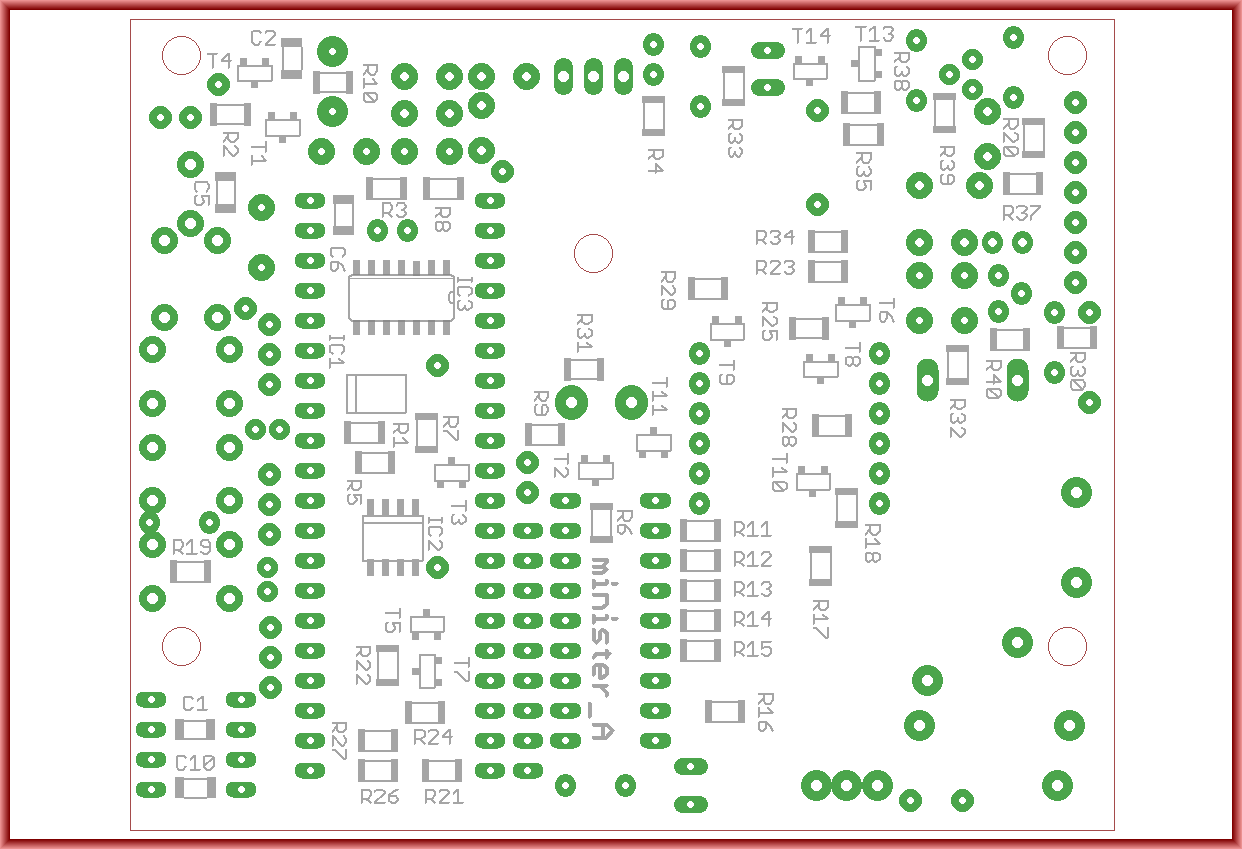

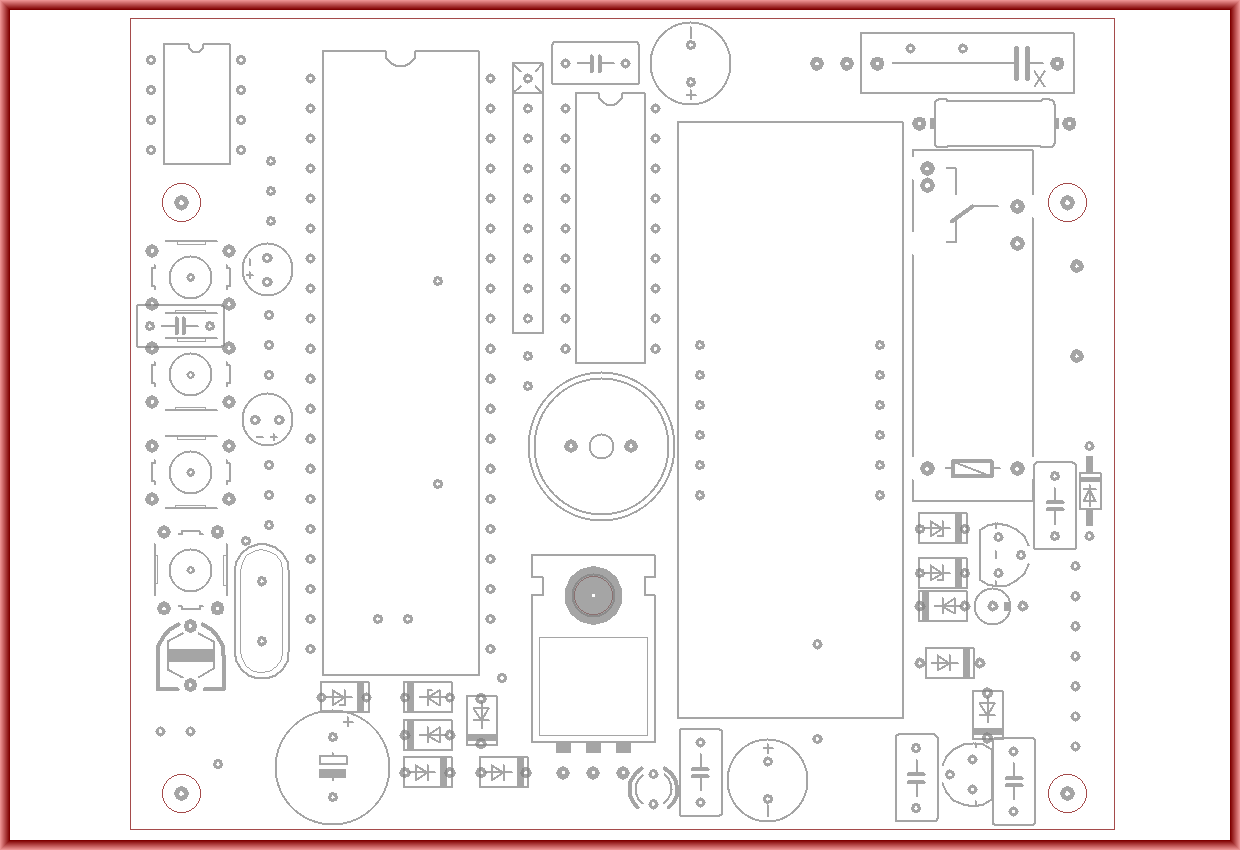

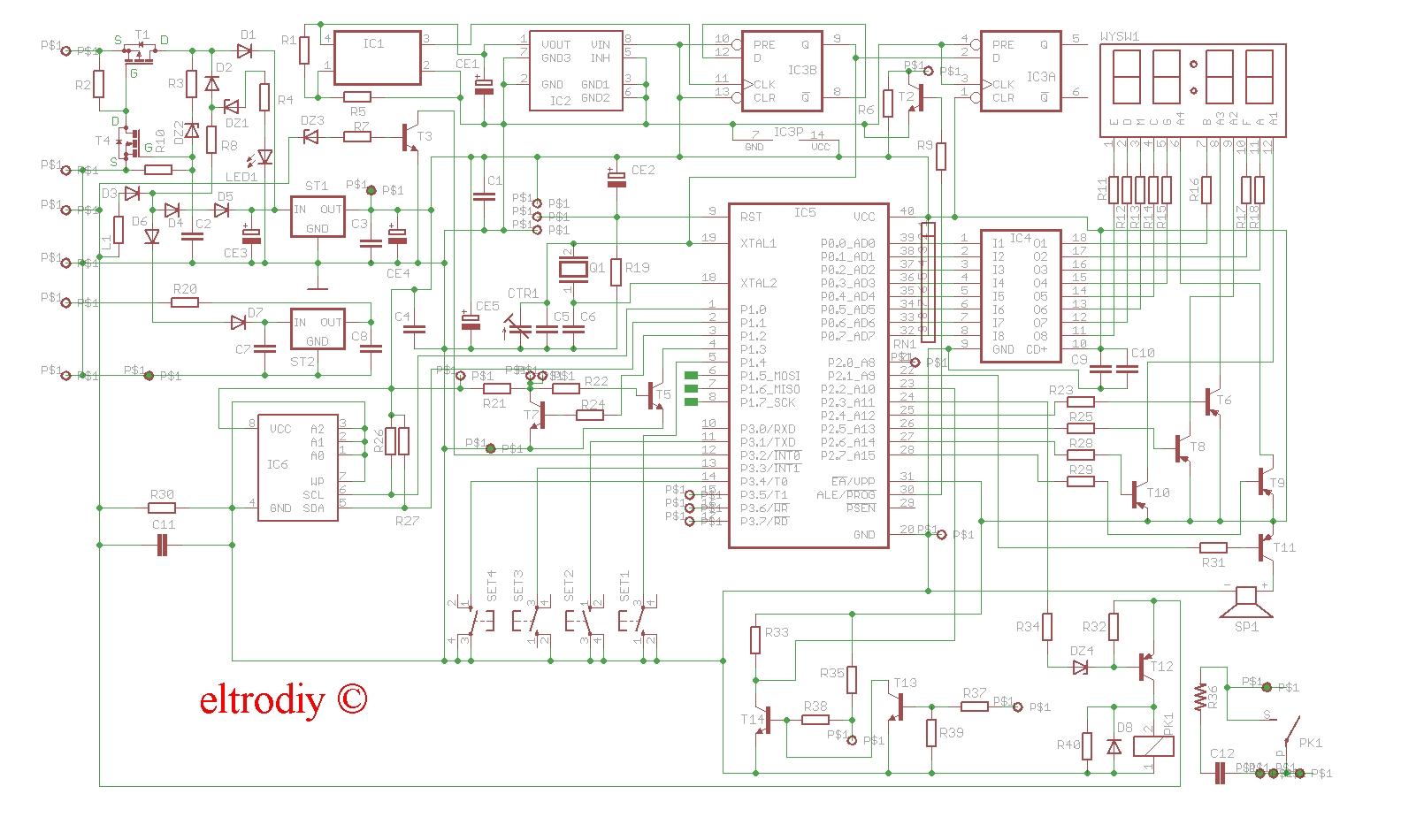

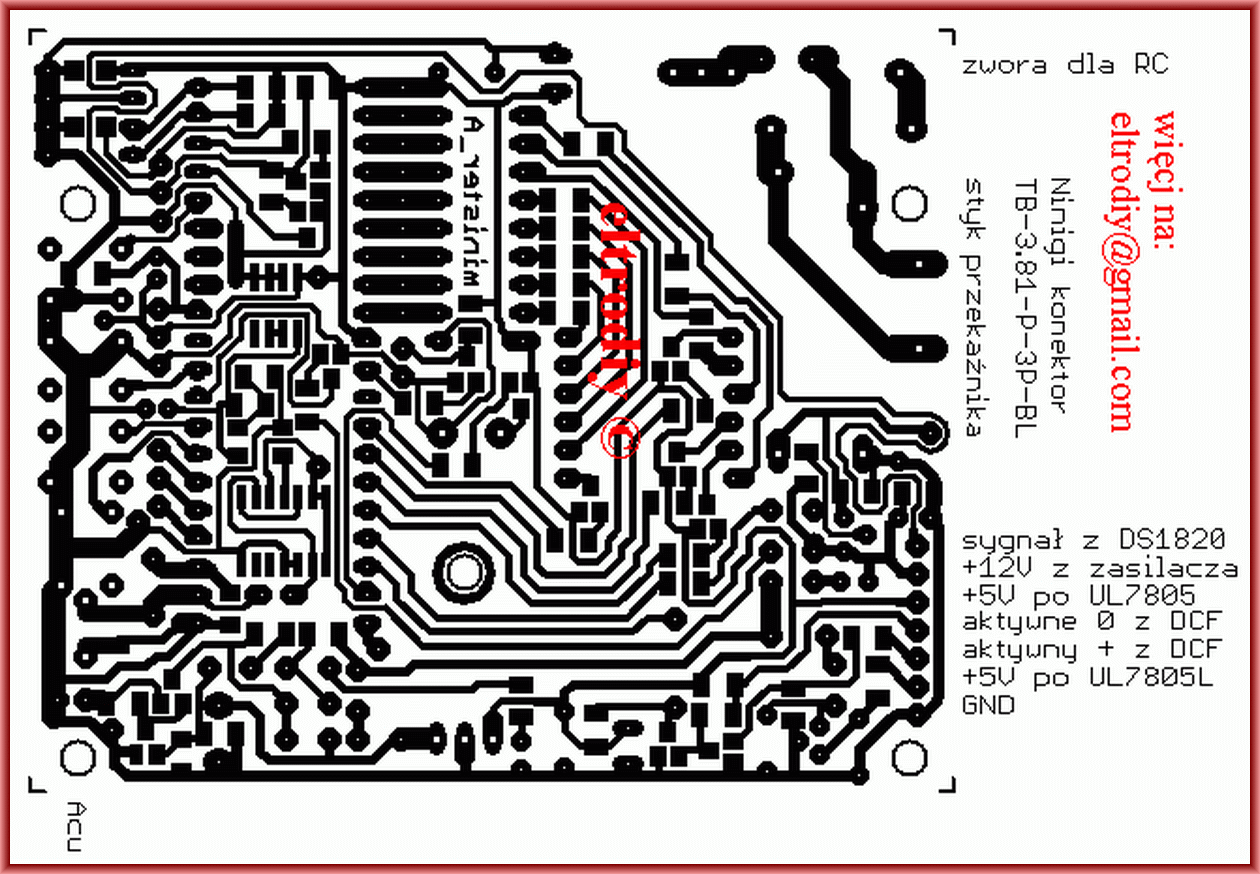

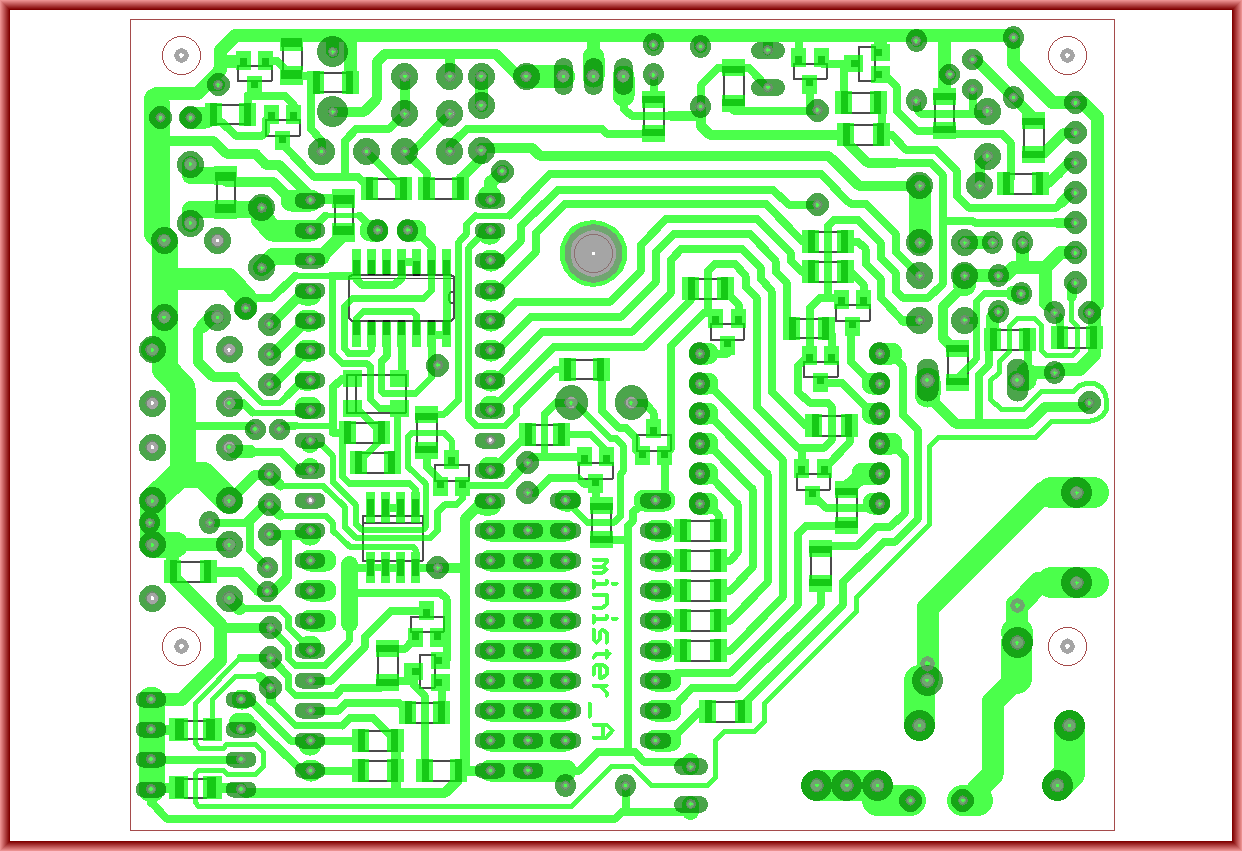

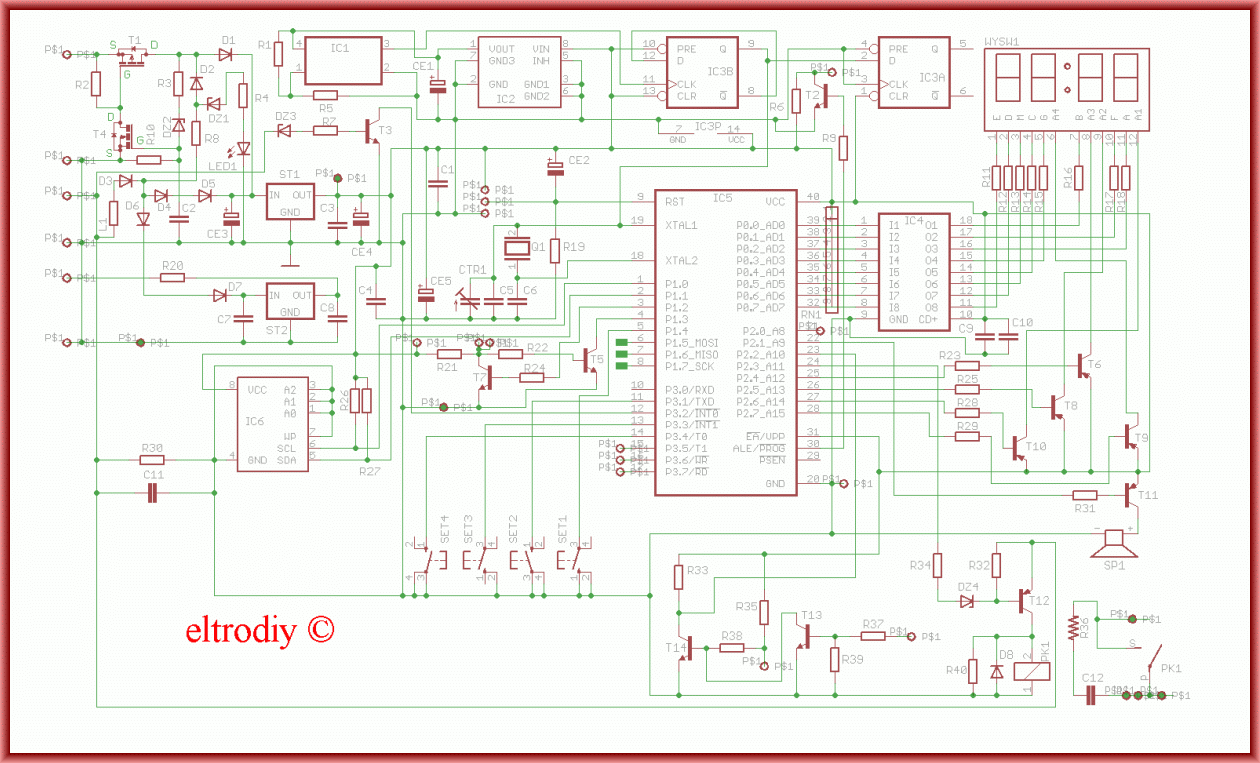

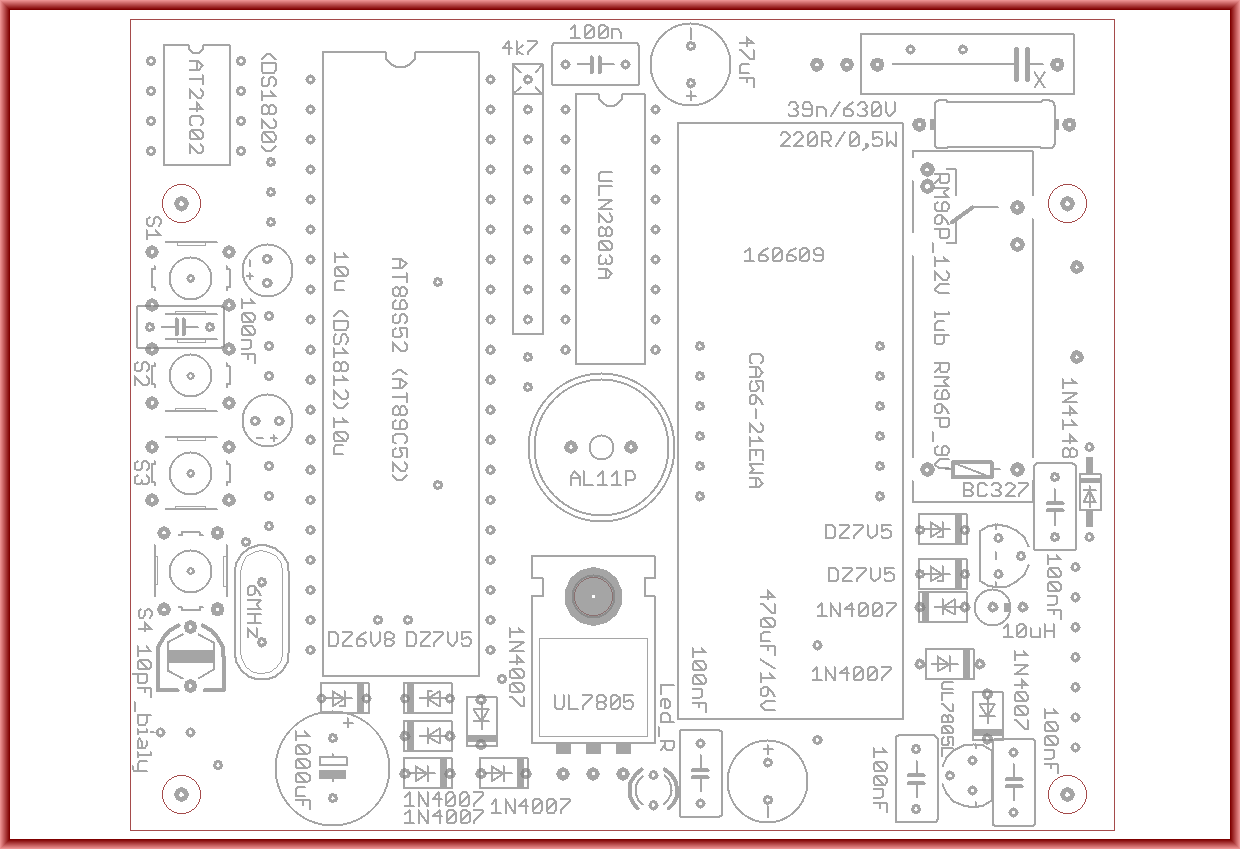

Schemat zawiera różne opcje wykonania, a płytka zapewnia ich zastosowanie.
;)
;)
;)
;)
;)
;)
;)
;)
